精密部品加工のミナカワの小さい製品

精密部品加工のミナカワの小さい製品

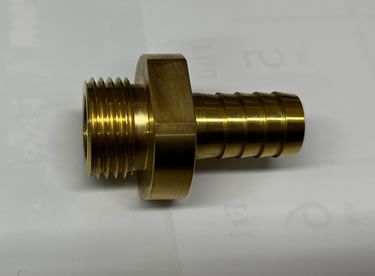

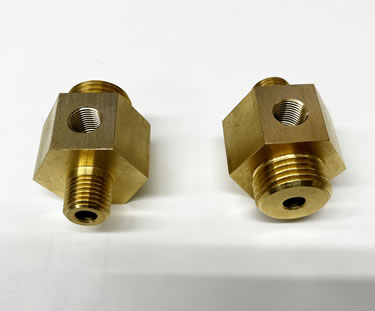

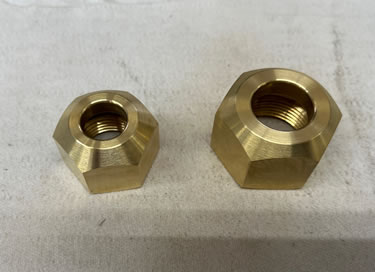

		真鍮部品加工例ですnew (●は鋼材） size■h.40 2024/3/29

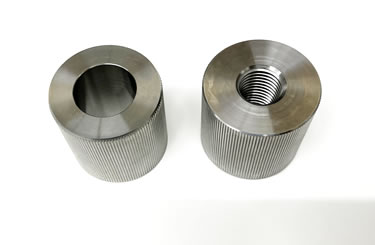

		外側はローレット（盛り上げ加工ですでnew 素材■SUS316 2024/3/29

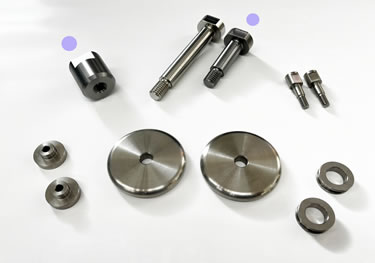

		ステンレス微小加工例ですnew (●は鋼材）素材■ステンレス 2024/2/29


		ステンレス微小加工例ですnew 素材■ステンレス直径■14.2mm 2024/1/30



		半導体関係設備部品加工例ですnew 素材■ステンレス上部品長■120mm 2023/3/24


		半導体関係部品加工例ですnew 10ミクロ単位での切削加工です素材■ステンレス 2023/1/24



		ベアリング組み立て加工例ですnew 素材■SUS303 2023/10/31

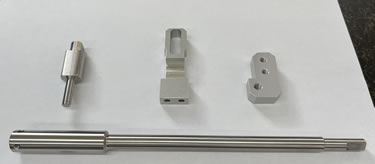

		半導体関係部品加工例ですnew 最大長■225mm 素材■アルミ（写真右上２点）ステンレス（他２点） 2022/9/30


		調質材SCM440 部品加工例ですnew 全長■28.5mm,26.5mm 素材■SCM440 2022/8/3


		調質材SCM440 部品加工例ですnew 直径■73mm 素材■SCM440 2022/6/30


		SUJ2（高炭素クロム軸受鋼鋼材) 部品加工例ですnew 直径■93mm 素材■SUJ2 2022/5/26


		半導体部品供給装置部品new 直径■45mm 素材■SUS303 バフ磨き仕上げ 2022/5/12


		全長■60mm 2021/12/17


		素材■SUS303 2021/8/31


		素材■SUS303 2021/8/31


		素材■SUS303 2021/8/31


		素材■SUS303 2021/8/31


		素材■SUS303 2021/8/31


		最大径■55mm 素材■SUS303 2021/8/4


		底面最長■50mm 素材■SUS303 2021/8/4


	全長■43mm 素材■SUS303 2021/8/4


	全長■40mm 素材■SUS303 2021/8/4


	底面最長■25mm 素材■SUS303 2021/8/4

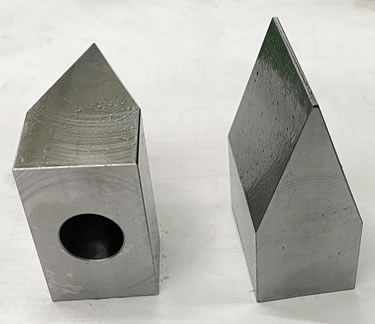

	SCM440部品加工例）三角頂点までの高さ■74mm 素材■SCM440

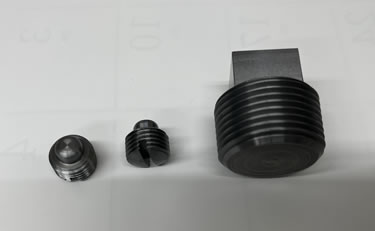

	ネジ部品加工例 3種のねじ切りを含む部品加工です左部品全長■60mm


	ステンレス加工例中央孔の先に段差のある加工です全長■72mm


	ネジ部品加工例（支点用ピン）全長■３８mm



	半導体関係部品加工例素材■SUS316


	SUS316部品加工例全長■40mm


	鋼材部品加工例直径■30mm


	半導体測定部品加工例）サイズ長さ■160mm 素材■鋼材


	半導体測定部品加工例）ビス（小）状サイズ長■33mm 素材■ステンレス

	防衛関係部品加工例（左から2つ目は信管）素材■アルミ、鋼

	ステンレス部品加工例最大長■140mm
	マシニングキー溝加工キ－溝幅■ 4ｍｍ+3/100～7/100mm 加工刃もミナカワで作製しています。
	非常に微細で複雑な加工例です。サイズ■全長24
	カメラのレンズ受け加工例です。素材■アルミサイズ■径80
	アルミ素材の複雑な部品加工例です。
	鋼素材の複雑な加工を施したネジ部品です。全長■約24mm
	大変工程の多いく細かい複雑な加工例です全長■約140mm　素材■アルミ

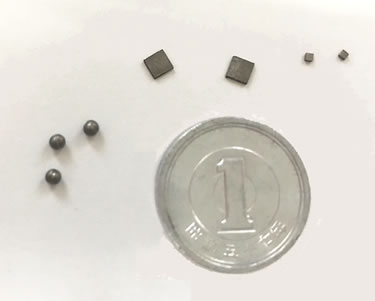

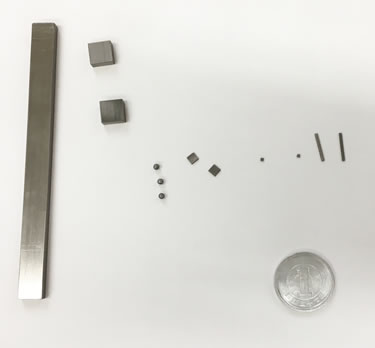

	微小リニア関係部品加工例です。上写真左のバーから作り出しています。素材■ニオブサイズ（写真上右から）■ 0.5mm×1.0mm×10.0mm 1.0mm×1.0mm×0.5mm 3.0mm×3.0mm×0.5mm 直径２．０mm球体
	先端を斜めにカットし、軸部分にはデリケートな溝を加工しています。全長■約30mm
	中央の軸は円錐状の上に球体が乗った形をしています。幅■約20mm
	きわめて高い精度で加工されています。右筒状部分縁厚は0.15です。素材■真鍮全長■24mm（右）
	NAK55への加工例です。特に部品左側のスクリュー部の加工にはミナカワの技術力が必須です。素材■ＮＡＫ55 全長■37.5mm
	真鍮部品の加工例です径■26mm
	メッキが施された鋼材への加工例です底面幅■約70mm
	鋼材を削り出して加工しています。全長■約100mm
	SKSの複雑な加工例ですミナカワではＳＫＳのような「硬い」金属への精度の高い、複雑な加工が可能です。素材■ＳＫＳ new
	アルミの繊細な加工例です素材■アルミ直径■25mm new
	12.5mmの径をもつ円柱上部に切り込みをいれています。素材■SUS304B 直径■12.5mm(軸部Ｉ）高さ■104.5mm
	デリケートな部品加工です。仕上げは熟練したスタッフによって1つ1つ加工されます。素材■アルミ直径■31.7mm
	2つで1組の特殊なカッターです微妙に異なる同様なカッターを加工しています
	外周にそって穴を穿っています素材■アルミ直径■230mm
	素材■アルミ下の部品とともに使用される部品です。
	素材■鋼材
	やすり掛け仕上げ部品素材■SUS316 最長■45mm
	偏芯軸加工例軸が中央にない加工例です。素材■SS400 最長■129.2mm
	素材■真鍮
	素材■タングステンtungsten 素材■モリブデンmolybdenum
	素材■CS 最長径■63mm
	医療機器用部品素材■真鍮写真上部最大部品最長径■38mm
	素材■鋼材最長径■44.6mm 一本の棒状素材から削りだしています

	わずか4.29mmの突起部分の精度を図面から読み取りください。ゴム製品金型部品直径■25mm
	ステンレス部品高さ■51.5ｍｍ
	アルミ部品直径■44ｍｍ
	鋳物部品全長■203.5ｍｍ
	アルミ部品楕円最大径■25ｍｍ
	鋳物部品仕上げは熟練スタッフの手で
	エスカレーター部品素材■鋳物右写真■加工前　　左写真■加工後
	バルブ部品素材■真鍮最大径■60mm
	某部品素材■アルミ最大径■89mm
	某部品素材■SS400 30mmから40mm弱のさまざまな高さの部品を作成します。
	某部品素材■鋼材最長■64mm
	CDプレスロボット部品素材■SUS304 最長■64mm
	鋳物への加工例最長■73mm
	素材■SUS304 長径■6.4mm
	素材■アルミ長径■16.9mm
	素材■SKS93 ■60mm×35.3mm
	素材■SUM22 長径■左15mm、右26mm
	銃の部品素材　左■アルミ　右■ロストワックス
	カメラ部品素材■ステンレスSUS43 長径■70mm
	同じくアルミの小さな部品です。用途は？
	アルミの小さな部品です。用途は？
	アルミの3D計測用部品です。長径■103mm
	アルミの3D計測用部品です。長径■38mm
	このアルミの材料から時間をかけ削り出しています。厚さ（最も薄いところで）■5ミクロン素材■アルミ
	撃針穴径■0.6mm 素材■ステンレス
	光通信測定用部品精度（内部段差）■2ミクロン外寸■45mm×25mm 材質■真鍮（金メッキ）
	自動車部品ケース（ハイブリッドモーター用）径■85mm 材質■ＳＳ
	船舶等部品小型スクリュー径■55mm 材質■アルミ
		カメラ部品レンズ出し径■40mm 材質■アルミ
		カメラ部品レンズ着脱部品径■69mm 材質■アルミ黒アルマイト仕上げ
		釣りざお部品ルアー握り材質■アルミ、真鍮
		油圧スプール径■8mm（穴0.3mm）誤差■5ミクロン以内面祖度■1.6s 材質■SCM435
		顕微鏡部品レンズ着脱部径■79mm 材質■真鍮
		電子レンジ部品径■32mm 厚さ■最も厚い部分で0.5mm 薄い部品のため、一気に作らないと変形してしまいます。
		測定部品仕上げ■焼入れなしの鏡面仕上げ径■55mm 素材■45C
		ワッシャー径■2mm 厚さ■0.2mm 材質■ステンレスあまりにも小さく、薄いため、プレス機などで抜くと、ゆがんでしまいます。
